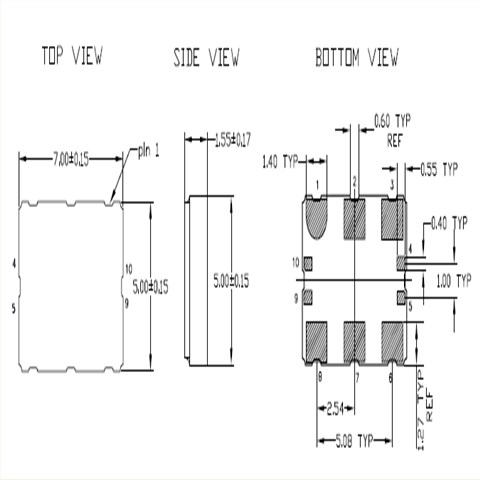

IDT晶振,XO晶振,8N4Q001晶振.采用小型無鉛（RoHS 6）10引腳陶瓷5mm x 7mm x 1.55mm封裝封裝。除了由FSEL0和FSEL1引腳設置的四個默認上電頻率之外，IDT8N4Q001可以通過I2C接口進行編程，以15.476MHz至866.67MHz和975MHz至1,300MHz之間的時鐘頻率輸出，具有非常高的精確度頻率步長為435.9Hz÷N（N為PLL輸出分頻器）。
由于FSEL0和FSEL1引腳被映射到四個獨立的PLL分頻器寄存器（P，MINT，MFRAC和N），因此支持在FSEL0和FSEL1控制下將這些寄存器重新編程到其他頻率。擴展的溫度范圍支持無線基礎設施，電信和網絡終端設備要求。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失?；驌舸┑拈]門或雜散現象。IDT晶振,XO晶振,8N4Q001晶振
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的SMD振蕩器的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致六腳有源晶振無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。IDT晶振,XO晶振,8N4Q001晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
