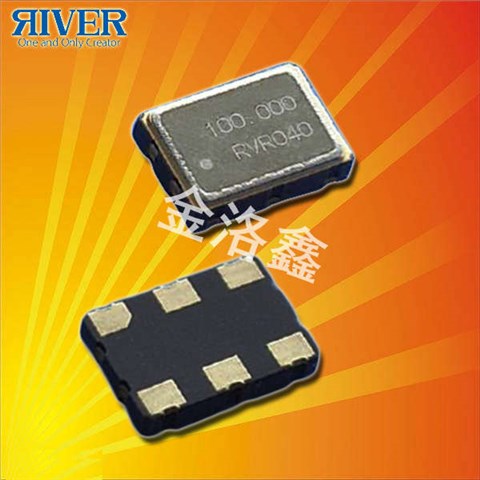

FCXO-75HC石英晶體-6G模塊差分晶振-大河貼片晶振-100MHz,日本大河晶振,進口貼片晶振,有源晶振,FCXO-75HC石英晶體,尺寸大小7050mm,6G模塊差分晶振,電壓3.3V,工作溫度-40~85°C,頻率100MHz,無鉛環保晶振,HCSL輸出晶體振蕩器,PCI Express晶振,服務器晶振,SAS晶振,網絡交換機晶振,路由器晶振,電信交換機晶振,顯卡晶振,便攜式多媒體設備晶振.
FCXO-75HC石英晶體-6G模塊差分晶振-大河貼片晶振-100MHz特點：
●提供100MHz HCSL輸出接口標準作為PCIe設備
●低抖動(非鎖相環)
●陶瓷包裝和金屬蓋確保極高的準確性和可靠性
●可提供無鉛焊接

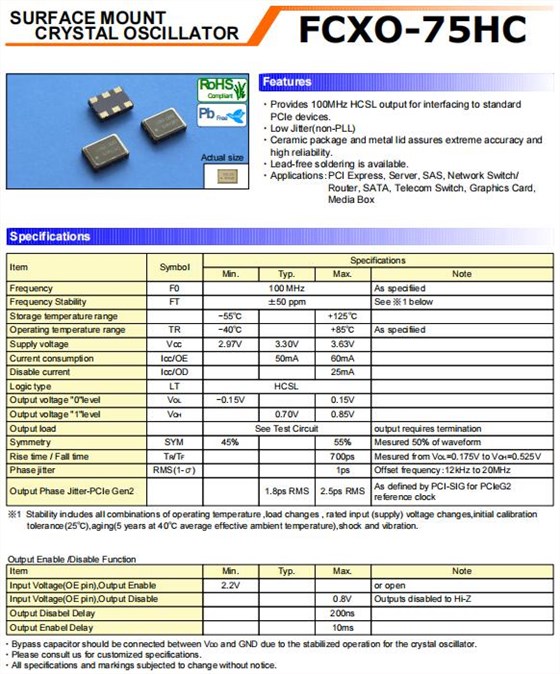

FCXO-75HC石英晶體-6G模塊差分晶振-大河貼片晶振-100MHz參數表
| 項目 | 符號 | 數值 | 注意 | ||
| 頻率 | fnom | 100MHz | |||
| 電壓 | VCC | 3.3 V | |||
| 電壓消耗運行 | ICC | 60mA max | at 25 °C | ||
| 輸出方式 | LT | HCSL | |||
| 負載 | RL | 100Ω | Out-Complementary Out | ||
| 工作溫度 | Topr | -40°C to +85°C | Industrial(standard) | ||
| 頻率公差 | Δf/fnom | ±50ppm | *1 | ||
| 輸出電壓"0"電平 | VOL |
±0.15V |
|
||
| 輸出電壓"1"電平 | VOH |
0.85Vmax |
|
||
| 上升下降時間 | tr/tf | 700ps max | Mesured from VOL=0.175V to VOH =0.525V | ||
| 對稱 | SYM | 45%min -55%max | Mesured 50% of waveform | ||
| 啟動時間 | tsu | 10ms max | |||
| 相位抖動 | RMS(1-σ) | 1ps | Offset frequency：12kHz to 20MHz | ||
|
輸入電壓(OE引腳)，輸出禁用 |
|
2.2V min 0.8V max |
Outputs disabled to Hi-Z |
||
| 儲存溫度 | T_stg | -55°Cto+125°C | |||

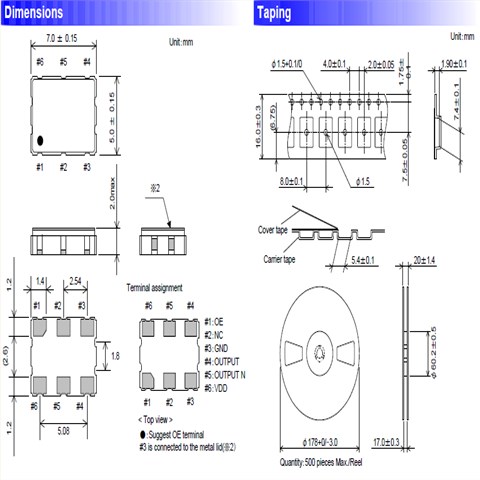

FCXO-75HC石英晶體-6G模塊差分晶振-大河貼片晶振-100MHz尺寸圖
