愛普生晶振以音叉型貼片晶振,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.MC-146晶體,7015mm貼片型音叉晶振,32.768KHz無源石英晶振

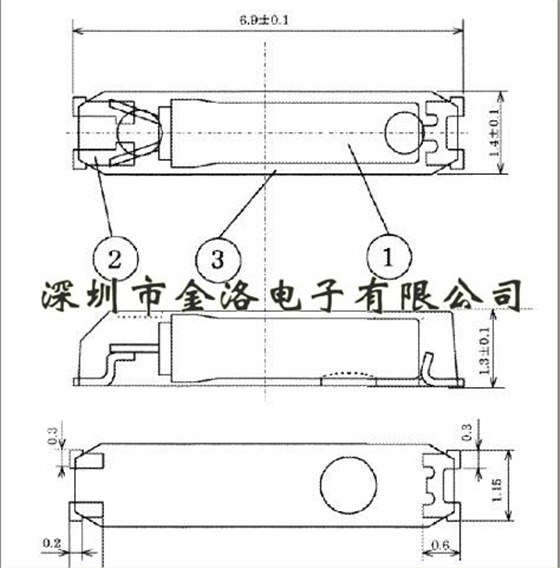

愛普生晶振,貼片晶振,MC-146晶振,與SEIKO晶振集團旗下的SSP-T7-F晶振為同款晶振,尺寸都是7.0*1.5mm,32.768K晶振頻率,是市場上除了3225mm貼片晶振、2520mm貼片晶振之外,最常用的一款石英晶體諧振器,每月用量達到5000萬顆以上,大多數用于智能移動手機上,所以也可以叫做手機晶振.

機械振動的影響
當貼片晶振MC-146上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。愛普生晶振,貼片晶振,MC-146晶振
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于進口32.768K貼片晶振的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存手機晶振時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。MC-146晶體,7015mm貼片型音叉晶振,32.768KHz無源石英晶振
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。MC-146晶體,7015mm貼片型音叉晶振,32.768KHz無源石英晶振
電源電壓阻抗低于電阻 2Ω。
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。愛普生晶振,貼片晶振,MC-146晶振
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.測試電路
