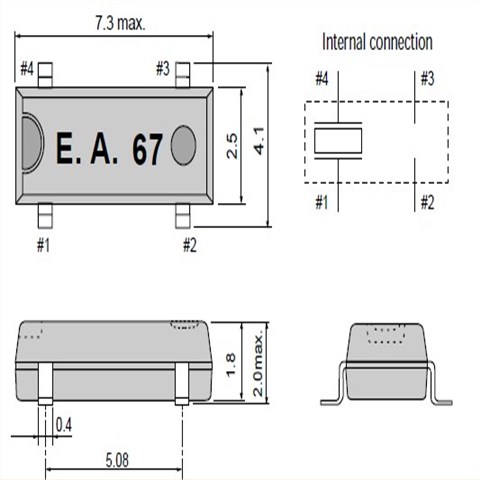

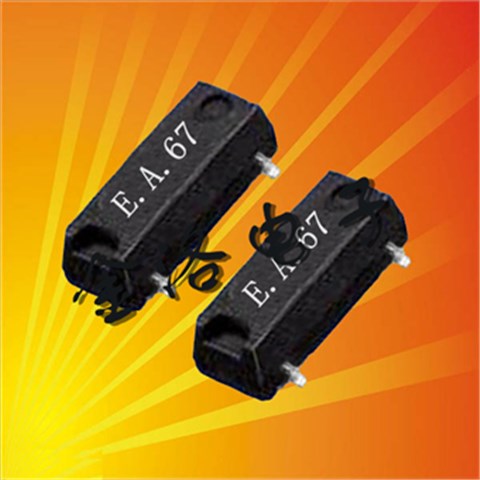

愛普生晶振,進口晶振,MC-206晶振,四腳貼片型黑色陶瓷表面壓電石英晶體諧振器,尺寸是7.3*4.1*2.0mm,是日本EPSON品牌下一款大體積SMD晶體產品,溫度特性是-40℃~+85℃范圍,支持無鉛高溫回流焊接溫度曲線要求,應用在任何產品身上,都可以發揮優良的電氣特性.
|
愛普生晶振 |
單位 |
MC-206晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+85°C |
標準溫度 |
|
激勵功率 |
DL |
1.0μW Max. |
推薦:1μW～100μW |
|
頻率公差 |
f_— l |
±20ppm、±50ppm |
+25°C對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6pF～∞ |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6/ year Max. |
+25°C,第一年 |
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個32.768K晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。愛普生晶振,進口晶振,MC-206晶振
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然MC-206諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得32.768K貼片晶振產品內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。
2、輸出波形與測試電路
1.時序表
2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）愛普生晶振,進口晶振,MC-206晶振
3.測試電路
