瑞康開發了幾項獨特的世界領先的晶振解決方案，以滿足電訊市場的需求，包括世界首個基于ASIC的OCXO（IC-OCXO），具有更高可靠性，更低功耗和外形尺寸的OCXO控制晶體振蕩器（OCXO）通過超穩定溫度補償晶體振蕩器（TCXO），推動傳統性能極限的界限。瑞康的Pluto™和Pluto +™TCXO產品是許多3層定時網絡的核心，是小型應用的首選TCXO。電信基礎設施設備包括基站，數據中心，微波回程，光纖，小小區和網絡定時應用。瑞康的電信市場解決方案是在英國，法國，新西蘭和印度的設施和制造。自20世紀90年代初以來，瑞康一直處于全球?qū)Ш叫l(wèi)星系統（GNSS）技術和行業的前沿。當時瑞康推出了最小的1 ppm穩定振蕩器。
瑞康成立于1967年，多年來一直是先進的晶體振蕩器技術的先鋒。自2006年起，瑞康已經轉型成為全球最大的頻率控制解決方案提供商之一，提供多元化的進口晶振產品組合，包括電信，定位和空間與國防市場的技術先進產品。瑞康擁有六個制造工廠，包括三個合資工廠和八個研發中心?？蛻糁С种行奈挥谌?1個辦事處。總部設在新西蘭奧克蘭。瑞康的空間市場頻率控制解決方案必須滿足極端的極端環境挑戰 - 極端的溫度，空間輻射，振動和巨大的G力。盡管如此，它們必須運行良好，因為失敗不是一個選擇。瑞康在空間和高可靠性市場成立為世界領先企業，是美國最大的生產商，也是歐洲航天局（ESA）對空間級振蕩器的首選供應商。

瑞康晶振,貼片晶振,RXT2520AT晶振,進口晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。3.1、石英晶振生產工序主要有晶片清洗、被銀、上架電膠、微調、封焊、撿漏、印字、老化、測試3.2、石英晶振晶片清洗：清除石英晶振晶片表面的污物、油物，以保證被銀電極。被復良好牢固。清洗間有很多化學試劑,酒精、異丙醇、硫酸、硝酸、清洗液同時還有電爐烤箱，在晶振生產過程中應注意人身安全和設備安全。

瑞康晶振	單位	RXT2520AT晶振	石英晶振基本條件
標準頻率	f_nom	16.368MHZ~52.000MHZ	標準頻率
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	50μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±10 × 10-6(標準), (±12 × 10-6~±50 × 10-6可用)	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.jftz888.com/
頻率溫度特征	f_tem	±10 × 10-6/-40°C～+85°C	超出標準的規格請聯系我們.
負載電容	CL	5pF~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±1 × 10-6/ year Max.	+25°C,第一年

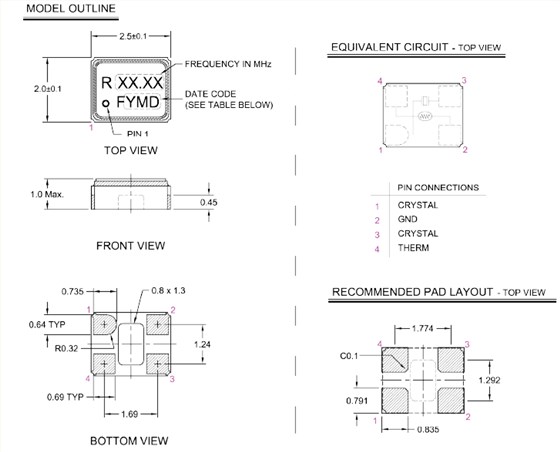

RXT2520AT 2520

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。瑞康晶振,貼片晶振,RXT2520AT晶振,進口晶振
每個封裝類型的注意事項：陶瓷包裝晶振與SON產品：在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝無源石英晶振：在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。（2）陶瓷封裝貼片晶振：在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。

RB-5

2520石英晶振負載電容：如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。瑞康晶振,貼片晶振,RXT2520AT晶振,進口晶振

sjzrhl_3

此外，2520貼片晶振振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。

cptj_1

振蕩頻率測量:必須盡可能地測量安裝在電路上的2.5x2.0mm石英晶體振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過2520石英晶體諧振器輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
