河エレテック，2014年開始2017年為止的第4次中期經營計劃啟動了。作為經營理念，“顧客的滿足與信賴的獲得”、“通過獨創的構思的價值的創造”、“事業結構改革提高收益能力”，將所有的利益都信賴在公司的目標。在持續每天進化的石英晶振電子機器業界中，企業持續成長是不容易的事，不過，總是以自己的雙手為自己的手創造下一代的企業的想法，更強烈的職員一個人滲透著。此外，在推進有害物質的降低和節能，推進環境的企業作為目標的努力的是當然，在公司治理（企業統治）和依從（法規）也重視。
河エレテック，水晶振動子，石英晶體諧振器為中心的電子設備制造商。自1949年開始抵抗器的制造以來，本公司一貫致力于充滿魅力的裝置的開發，以獲得更高的客戶滿足的目標。特別是橘色的類型（表面安裝型）的小型水晶器件行業的龍頭企業，作為先行的同時，經常獨自的經驗積累了。結果，很多顧客從“小型的話就會”信賴。大河晶振，貼片晶振,石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。

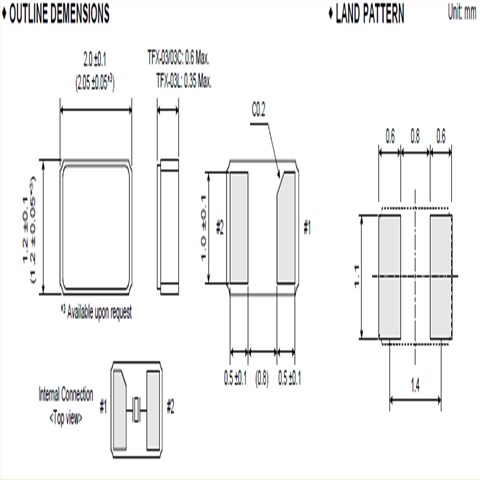

大河晶振,貼片晶振,TFX-03L晶振,無源SMD晶振,貼片石英晶體諧振器，又簡稱為排帶包裝，這是這產品采用排帶盤式包裝，使產品在焊接時能采用SMT自動貼片機高速的焊接，大大節約人工，提高工作效率。32.768KHz千赫子時鐘晶體，其本身主要應用在時鐘控制產品，或者是控制模塊，主要給時鐘芯片提供一個基準信號，其主要各項功能還得看應用何種產品。本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
晶振高精密點膠技術：石英貼片晶振晶片膠點的位置、大?。何恢脺蚀_度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。3.4.1、點膠時應注意膠點的大小和位置。不宜過大或過小。（生產現場應該有很多照片）3.4.2、導電膠應注意有效期、儲存溫度、開蓋次數、充分攪拌、室溫放置時間、烤膠最高溫度、烤膠時間、升溫速率、升溫起始最高溫度。3.5、微調：使用真空鍍膜原理，微調晶體諧振器的頻率達到規定要求（標稱值/目標值）。也有離子刻蝕法進行微調。3.5.1、注意：微調時應注意微調偏位、微調量過大（主要是被銀頻率影響）、微調 MASK 的選用。

耐焊性：將無源貼片晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。大河晶振,貼片晶振,TFX-03L晶振,無源SMD晶振
進口石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。每個封裝類型的注意事項：陶瓷包裝晶振與SON產品：在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。噪音：在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路：電源的線路阻抗應盡可能低。輸出負載：建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理：未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響：重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。

負載電容：如果振蕩電路中負載電容的不同，可能導致2.0x1.2mm貼片晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。大河晶振,貼片晶振,TFX-03L晶振,無源SMD晶振

振蕩頻率測量：必須盡可能地測量32.768K石英晶振安裝在電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。接觸振蕩電路。
探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。逆變器進入2012晶振下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。

此外，SMD時鐘晶體振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。
