Vectron公司TCXO晶振軟件包基礎更新受影響的料號匯總

來源：金洛鑫瀏覽：- 發布日期：2020-05-28 10:46:57【大中小】

Vectron International公司是美國一個專注于晶體和振蕩器設計,制造和銷售的企業,具有溫度補償功能的貼片晶振,這幾年在市場上受到更多的關注和使用,為了升級該系列的性能,Vectron公司更新了TCXO晶振的軟件包基礎,將會有多款型號受到更改的影響.但是更改過后不僅和原型號一樣通用,而且性能和穩定性還能大大提升,使產品可以發輝更好的效果,之所以需要更換軟件包,是因?yàn)樵行吞?hào)已經不能滿足高端產品的需要.

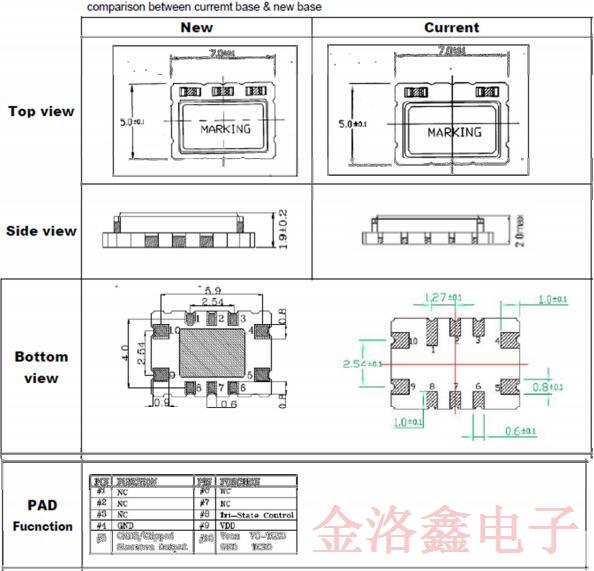

該PCN用于通知TCXO晶振封裝基座已更改,以包括一個額外的電容器.附加電容旨在改善相位噪聲,抑制輸出負載變化和電源電壓變化.修改后的程序包輪廓可以標識如下:

修改后的封裝不會改變封裝焊盤的功能,焊盤的位置,焊盤的終結處理或電路板的布局方式,因此不會影響客戶的電路板組裝過程.晶體或IC沒有內部變化,因此石英晶體振蕩器性能保持不變,將完全滿足當前公布的數據手冊規范.由于此更改是對產品形式的更改,因此Vectron僅將此PCN發送為通知.

Vectron晶振已通過電氣特性分析和環境壽命測試,使用新舊封裝的生產線中內置的振蕩器對變更進行了鑒定.可根據要求提供完整的資格報告.

受此更改影響的產品:SMD-7x5-TCXO系列:在VT-701,VTC2系列中選擇零件編號.受影響的零件編號的完整列表在附錄B中顯示.

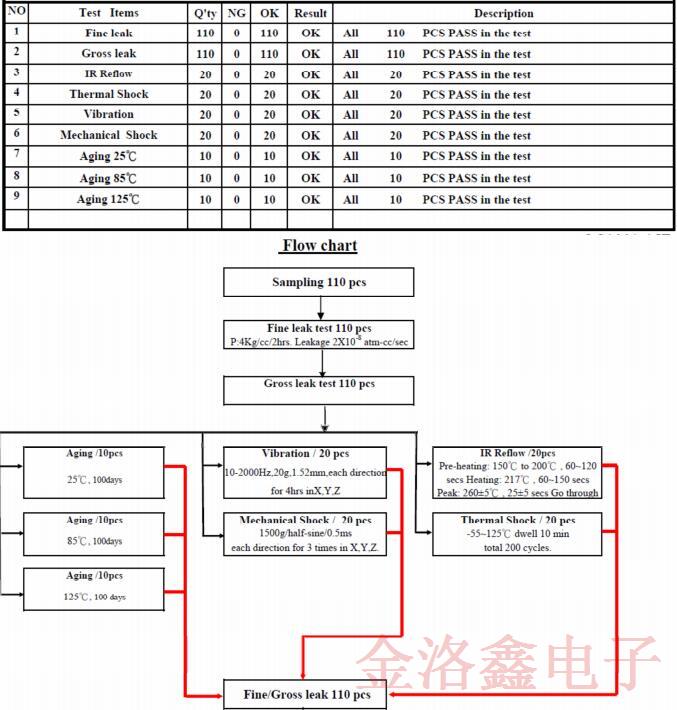

資格測試結果:

與新底座組裝在一起的振蕩器經過了各種環境和壽命測試并通過了測試.

附錄B:受影響的零件號

VTC2-J02C-10M0000000	VTC2-1005-12M8000000
VTC2-J02E-10M0000000	VTC2-H01E-10M0000000
VTC2-J05A-10M0000000	VTC2-H01E-20M0000000
VTC2-J05B-27M0000000	VTC2-H02A-10M0000000
VTC2-J05E-20M0000000	VTC2-H05E-10M0000000
VTC2-J0AE-10M0000000	VTC2-H11C-19M6608000
VTC2-J0AE-19M2000000	VTC2-H11E-20M0000000
VTC2-J0CD-12M0000000	VTC2-J01D-12M0000000
VTC2-J0CE-19M4400000	VTC2-J01E-10M0000000
VTC2-J11C-10M0000000	VTC2-J01E-20M0000000
VTC2-J11D-25M0000000	VTC2-J22E-25M0000000
VTC2-J11E-20M0000000	VT-701-DAJ-5070-10M0000000
VTC2-J12C-10M0000000	VT-701-EAE-506A-25M0000000
VTC2-J12E-10M0000000	VT-701-EAJ-506C-10M0000000
VTC2-J15E-19M4400000	VT-701-EAJ-506C-24M5760000
VTC2-J1AE-20M0000000	VT-701-EAJ-506C-27M0000000
VTC2-J1CE-19M4400000	VT-701-EAJ-5070-10M0000000
VTC2-J21E-20M0000000	VT-701-EAT-507A-26M0000000
