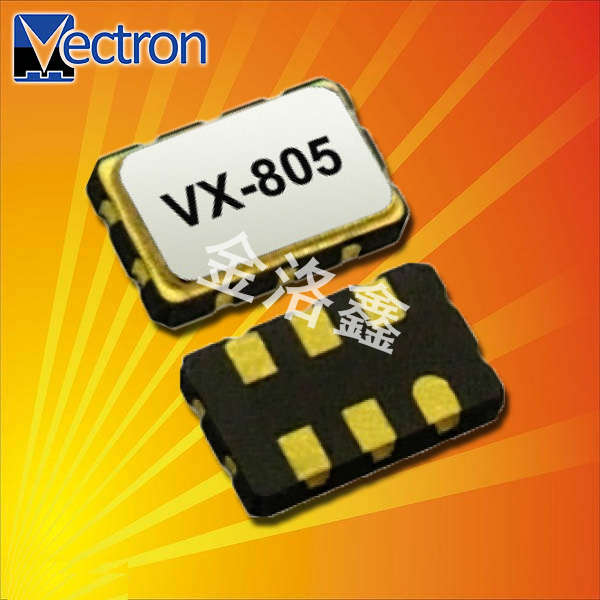

電壓控制型（VCXO）振蕩器通常都具有低相位噪聲，低相位抖動性能，部分型號還可以輸出LVDS，LV-PECL，LVCMOS等差分信號，全球80%以上的頻率元件制造商，都有研發并生產VCXO晶振，而且尺寸從大到小都有，可應用到不同的板子上。Vectron晶振公司量產的VCXO Oscillator系列料號有20多種，體積最大的有58.3mm*48.3mm，最小的是3.2*2.5mm，一般用在井下探測，無線基站，超級計算機，雷達系統，能源管理，數據存儲，航天航空等產品身上。

Vectron Technologies使用絕對拉力范圍來定義VCXO可以調整的偏差量關于設備的中心頻率，fo。本應用筆記定義了APR并比較了其優點與總拉動范圍等替代術語。

在數字通信網絡中，源時鐘具有來自中心的定義的最大誤差頻率隨溫度變化，老化和電源變化。此錯誤由多種因素定義由申請書決定。接收器包含一個必須能夠跟蹤的VCXO振蕩器源錯誤以恢復時鐘和/或轉換為更高的頻率。例如，Stratum4級時鐘在所有環境條件下，要求更嚴重的情況下誤差為32ppm。VCXO還必須能夠在溫度，老化和電源變化范圍內拉動或跟蹤32ppm。

根據APR指定的具有32ppmAPR的VCXO石英晶體振蕩器將是正確的選擇并且將始終具有能力在最惡劣的條件下鎖定到源時鐘-已經消除了specmanship。

再次使用Stratum4，定義VCXO可以選擇;

VI的APR方法其他的TPR方法

F=32ppmAPR總拉動范圍完成！

減去溫度穩定性

減少老化

減少供應變化

APR是VCXO晶振可以變化的最小保證量，關于中心頻率。它考慮到退化，包括溫度（0到70或-40到85°C），老化（20年，40°C），功率供應變化（10％）和負載變化。APR=（拉動范圍）-（由于溫度+老化+電源+負載引起的劣化）對于根據APR指定的VCXO，沒有關于頻率偏差的猜測工作在所有條件下都可以跟蹤您的輸入信號。

例如，最流行的APR選項之一是50ppm，其在第四位置由“G”定義字母代碼。16.384MHz VCXO的溫度漂移不超過20ppm，5ppm老化（20年，40℃），由于電源變化導致5ppm，由于負載變化導致4ppm。一個裝置按總拉力規定，總拉力至少需要84ppm以滿足規格要求。為了提供APR保證，器件具有良好的溫度，老化和電源特性變化。每個壓控晶體振蕩器都在溫度范圍內進行拉伸測試。這是一個完全自動化的過程器件在0到70或-40到85°C的溫度循環中連續測試，包括浸泡在極端溫度下。數據自動存儲以供分析。老化表征已經存在執行和相關。由電源和負載引起的變化也很好理解。

APR是用于指定VCXO Oscillator的偏差能力的優良方法，并且正在被迅速采用由業內其他供應商提供。除了測試最小APR之外，每個設備都是自動的測試上升和下降時間，占空比，電流消耗和啟動時間，并為SPC存儲測試數據分析。除了提供卓越的性能和封裝技術外，VI提供的壓控晶振也是如此經過最徹底的測試，并擁有業內最佳的保證規格。

使用TotalPull Range指定的設備可能會因為看起來更高的拉力而錯誤地看起來更優越能力。但是，為了確保按總拉力指定的VCXO貼片晶振滿足您的設計需求，必須聯系制造商以確定由于溫度，老化，電源和負載引起的漂移必須從他們的TPR中減去變化。不能假設VCXO的性能除非明確定義穩定性，否則等于總拉動范圍減去“穩定性”-這種情況很少發生。APR減少了定義和理解VCXO規范所花費的時間。

Voltage Controlled Crystal Oscillator的性能都非常穩定，優質的正品無偏差，使用時要注意在回流過程中，貼片振蕩器必須位于PCB的頂部，相位噪聲隨輸出頻率的增加而降低，在焊接過程中要留意相關的事項。在數字化領域中，VCXO Oscillator的作用也是比較明顯而且重要，精準而穩定的時鐘信號，可以帶過板子上其他的電子元件工作，維持該產品正常的功能和運作。
