石英生產過程：從石英塊到石英坯CX2520DB16000D0GEJCC

來源：金洛鑫瀏覽：- 發布日期：2023-06-19 10:33:06【大中小】

上周給大家介紹的主題:生產振蕩石英晶體用的是真的巖石晶體嗎？涵蓋了這些小鐘表生產的最初階段。知道了石英晶體所用的石英是在高壓滅菌器中人工培育的，重量可達幾公斤。然而，從這一點來看，我們距離最終將被放置在盤子上的微小組件還有幾個生產階段。我們是如何完成的呢?

從石英塊到石英晶片

首先，該塊的參考平面Z是表面-地面。研磨后，石英塊的Z平面被精確定義，并且該塊可以被進一步加工。現在，所謂的石英晶片從該塊上切割下來。鋸切的方向是沿著X軸。種子也被切掉了。我們回憶:這是再利用培養合成石英。

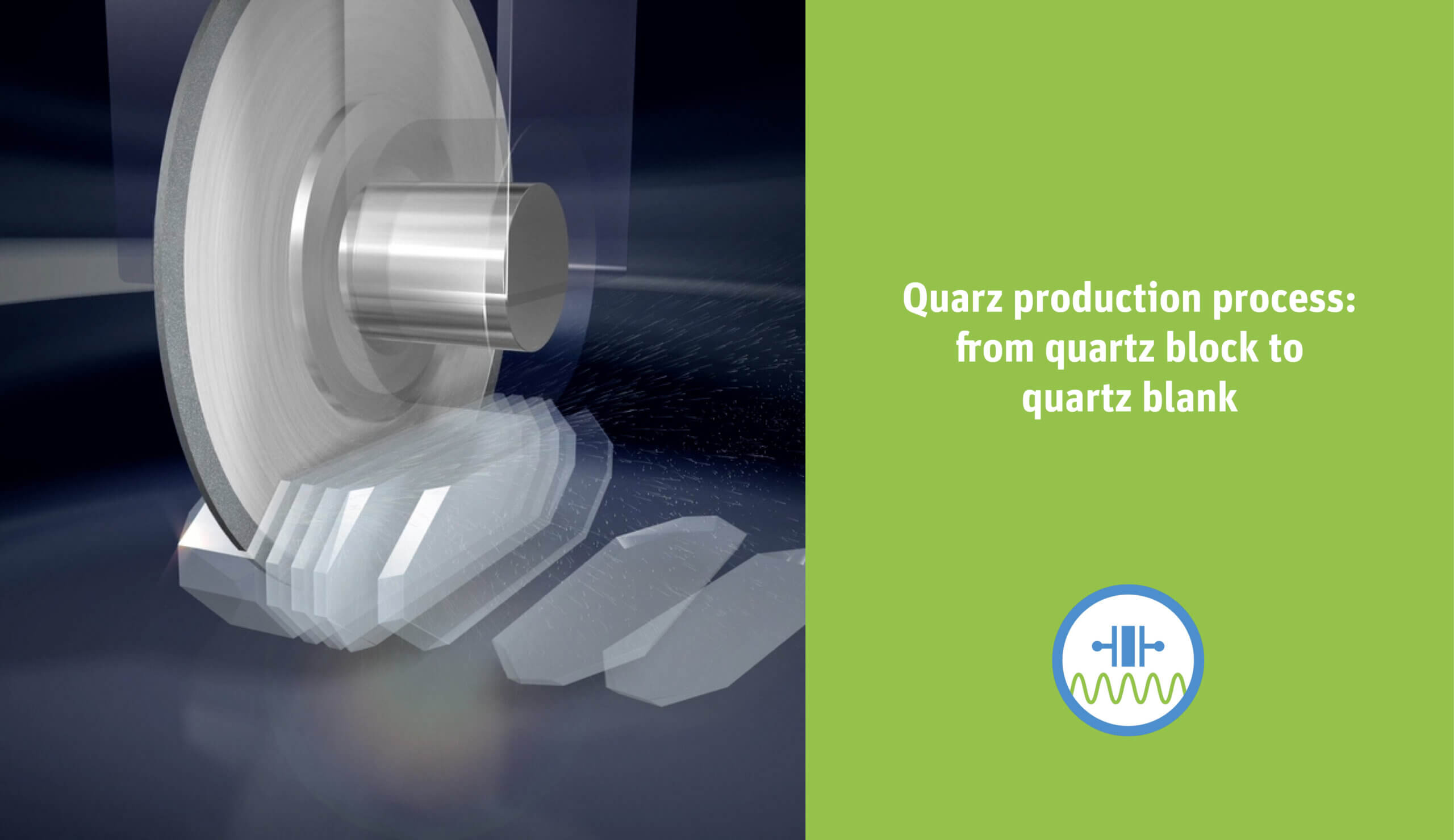

從石英塊上切割出石英晶片

從石英晶片到石英毛坯

現在，從晶片上切下小的水晶坯。此處所需的切割角度為35 °,也稱為“AT切割”。后面可以詳細跟大家解說為什么這個特殊的切割角度很重要。

然后以平面平行的方式研磨石英坯件，直到達到所需的厚度。這取決于空白在過程結束時應該具有的頻率。該生產階段的目標頻率通常略低于最終目標頻率?，F(xiàn)在將葉狀坯件切割成原始坯件，并再次進行研磨。

坯料被研磨，直到達到所需的厚度

下一個加工階段稱為“倒角”。一旦完成，石英坯的橫截面就成了墊子的形狀。然而，視覺效果不是該工藝的原因，至少不是直接原因:一方面，這種形狀使得更容易安裝在支架系統中，另一方面，坯料的振動面積減小。這避免了寄生諧振。

在斜切之后，坯料具有墊子的形狀

連接電極

使用X射線檢查頻率后，清洗石英坯件。因此，這些部件為電極的應用做了最佳準備。同樣，空白是根據它們的頻率排序的，即使在這個階段，它們也應該仍然略高于它們的目標頻率。為什么？附著電極在某種程度上降低了頻率，因此在前面的階段中已經考慮到了這一點。最后，電極還是不見了。它們通過模板進行氣相沉積，這一過程也稱為“濺射”。坯件現在準備好了，可以安裝在外殼中。

在下一篇文章中，我們將仔細看看最后的階段:從組裝到最終產品——石英制造過程的最后階段。
