NDK產品技術更新:NX1612SA
NDK晶振的NX1612SA-標準
?移動通信
?短距離無線通信
?消費類電子用
特征：
超小型、薄型的SMD石英晶體諧振器
?最適合用于可穿戴式設備和短距離無線模塊等的小型設備。
?超小型、薄型 (Typ. 1.6×1.2×0.3mm)
?滿足無鉛焊接的回流溫度曲線要求。
?移動通信
?短距離無線通信
?消費類電子用
特征：
超小型、薄型的SMD石英晶體諧振器
?最適合用于可穿戴式設備和短距離無線模塊等的小型設備。
?超小型、薄型 (Typ. 1.6×1.2×0.3mm)
?滿足無鉛焊接的回流溫度曲線要求。
| 規格 | 值 | 單位 | |
| 額定頻率范圍 | 24 ≤ F ≤ 160 | MHz | |

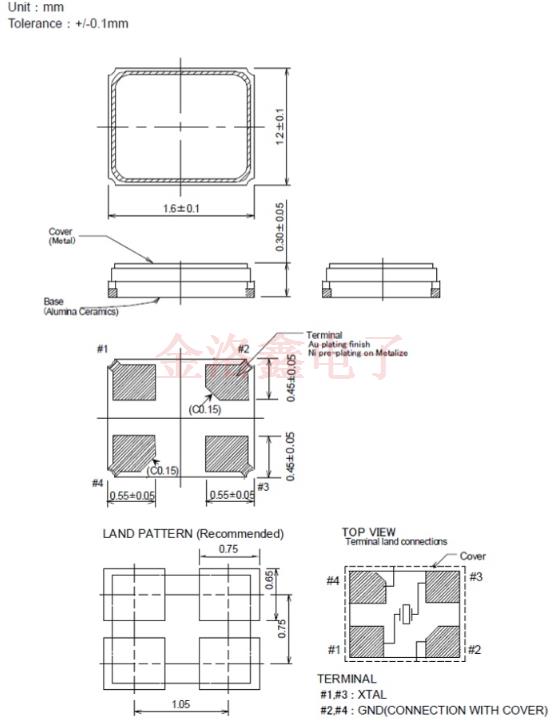

| 尺寸大小 (L×W×H) | 1.6×1.2×0.30 | mm | |
| 泛波次數 | 基波 | — | |
| 頻率偏差 (25±3°C) (@ +25℃) | ±10 (24 ≤ F < 64MHz) | ±15 (64 ≤ F ≤ 160MHz) | ppm |
| 頻率溫度特性 (以25℃為基準) | ±10 (24 ≤ F < 64MHz) | ±12 (64 ≤ F ≤ 160MHz)±12 | ppm |
| 等效串聯電阻 |
Max. 60 (24 ≤ F < 40MHz)
Max. 50 (40 ≤ F < 76.8MHz)
Max. 30 (76.8 ≤ F ≤ 160MHz)
|
Ω | |
| 負載電容 | 8 | pF | |
| 驅動功率 | 10 (Max. 100) | μW | |
| 工作溫度范圍 | -30 to +85 | ℃ | |
| 儲存溫度范圍 | -40 to +125 | ℃ | |
| 絕緣阻抗 | Min. ±500 | MΩ | |
| 氣密性 | Max. 1.1ppb | Pa m3/s | |
| 規格料號 | STD-CIS-3 | — | |
日本電波工業于1948年，以"通過對客戶的服務，為社會繁榮和世界和平作出貢獻"的創業理念為基礎成立。根據他們的創業理念，以合理的價格提供可靠，優質，有吸引力的日本進口晶振來幫助他們的客戶，進而為社會的繁榮做出貢獻。此外，這個想法是基于創始人自身的戰爭體驗，人類用正確的信息溝通，創造國際間相互理解，從而成為和平的基礎。自成立以來，公司業務不斷擴大，重點發展控制、選擇和檢測頻率的晶振。
