EPSON品牌G系列溫補振蕩器技術與性能特性白皮書

5032mm四個焊接腳位封裝的溫度補償型晶體振蕩器,在市場上仍占有一定的份額,因?yàn)槭褂?b>溫補晶振的高端設備體積通常都不會很小,海內外這么多家專業生產TCXO系列的廠家中,日本的愛普生晶振公司是知名度最高的其中一家.今天金洛鑫電子就來給大家介紹下愛普生G系列的溫補振蕩器產品,這個系列的TCXO尺寸是5.0x3.2x1.45mm的,雖然不算是小體積,但仍然受到部分用戶的歡迎和大量采用.愛普生G系列的溫補振蕩器料號有兩個,分別是TG5032CGN晶振和TG5032SGN晶振,以下是關于它們?cè)敿?xì)的技術資料和性能介紹.

愛普生計時設備高穩定性G系列TCXOS

愛普生G系列TCXO和VC-TCXO

溫度穩定性:<±100ppb-40至+85°C1.45毫米

短期穩定性:2e-10@1s根艾倫方差

保持率:24小時內<±10ppb

頻率范圍:10-40MHz

5.0mm單端輸出:LVCMOS或正弦鉗位3.2mm

尺寸:5.0x3.2x1.45

愛普生晶振G系列TCXO專為網絡同步,小型蜂窩和微波無線電應用而設計,具有出色的穩定性,可以支持所有最新的網絡標準和要求.除了<±100ppb的溫度穩定性外,愛普生的G系列TCXO還具有業界領先的漂移,短期穩定性,環境隔離和氣流隔離功能.愛普生的G系列TCXO符合從3GPP和IEEE-1588到ITU-Tpacket時鐘草稿和建議的所有最新網絡標準.

優勢:

嚴格的溫度穩定性<±100ppb

出色的短期穩定性和漂移

符合G.8262EEC-1和EEC-2的保留

擴展溫度范圍

專利DoubleSeal™技術帶來的氣流隔離和環境免疫力

完全符合標準

愛普生的G系列TCXOs貼片晶振旨在為同步應用提供終極穩定性.憑借100ppb的溫度穩定性、2e-10@1s的阿倫方差和<10ppb的24小時保持率,愛普生的G系列TCXOs是業界最穩定的TCXOs.

溫度穩定性:

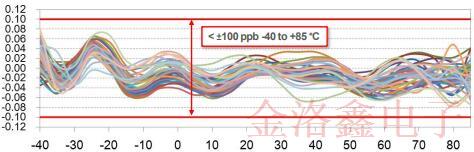

愛普生的G系列TCXOs采用切割角度和幾何形狀優化的晶體設計、個性化工廠校準和適當?shù)臄M合誤差減少算法,在-40℃至+85℃范圍內精確到100ppb以上,符合3GPP室內和室外系統的中等范圍規格.

短期穩定性:

光刻晶體處理允許愛普生TCXOs比競爭機械設計提供更好的漂移和短期穩定性.愛普生的G系列TCXOs實現了2e-10@1s的根艾倫方差,這提高了使用IEEE-1588石英晶體振蕩器和新興分組定時標準的系統的同步性能.

保持:

降低晶格應變晶體技術使愛普生的G系列溫補晶振能夠提供卓越的漂移和老化性能,在24小時內達到<10ppb,滿足G.8262EEC1和2保持要求,并為GR-1244地層3提供廣闊的裕度.

雙重密封技術

雙重密封技術:

愛普生的G系列TCXOs采用專利雙密封技術,將石英晶體和溫度傳感器與外部環境條件隔離開來.因此,頻率和相位不受氣流、溫度梯度和湍流的影響.

氣流性能:

對于網絡設備來說,靜止空氣是不現實的假設.即使最小的氣流也能降低噪音和穩定性.對于室外設備或帶有冷卻風扇和/或附近熱元件的設備,愛普生G系列變矩器離合器比傳統變矩器離合器穩定得多.

標準合規性:

作為國際電聯電信部門的積極成員,愛普生為新興的網絡標準做出了貢獻,并在所有最新需求方面保持最新.愛普生的G系列貼片型TCXO振蕩器符合多種無線和有線標準,包括:

無線:3GPPLTE局域網和中程

SONET位/集:GR-1244-核心層3

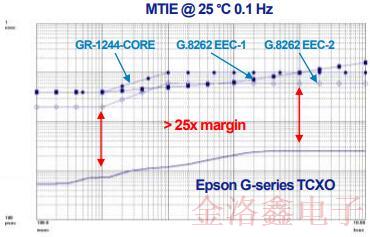

數據包定時(網絡同步).):8262歐經-1和歐經-2愛普生G系列TCXOs溫補晶振為多種標準的特殊設計提供了很大的空間.

配置和選項:

愛普生的G系列TCXO振蕩器涵蓋10-40兆赫的頻率范圍.選項包括可變電容TCXO或TCXO、低電壓互補金屬氧化物半導體或唇形正弦波輸出、可選溫度傳感器輸出和3個穩定范圍:100、250和280ppb.

EPSON集團旗下G系列的溫補振蕩器主要適用于電信網絡,無線通信,無線局域網,全球定位導航,飛機雷達,工業儀器儀表,汽車系統等高級產品.不同的產品采用的溫補晶振規格不一樣,如有超過標準范圍內的參數,可以聯系供應方協商處理.

EPSON品牌G系列溫補振蕩器技術與性能特性白皮書
