Statek晶振低頻振蕩器設計的比較
Statek公司崇拜高新技術和創新設計，自1970年創立開始，一直追尋和研究讓石英晶體和石英晶體振蕩器變得更高性能，更高品質和低成本的設計方案，實現快速的新產品開發和驗證。并且Statek晶振公司是比較早就開始把化學蝕刻，光刻，微機械加工應用到晶振的制造當中，大部分產品具有低老化，耐高沖擊，抗輻射，低加速度靈敏度，工作溫度范圍寬，精準的校準公差等特性。
Statek水晶的設計和調整:
具體的操作方式（表1）。皮爾斯振蕩器穿孔振蕩器（圖1）利用了單逆變器，具有兩個相移電容器和晶體提供180ºC反饋回路中的相移。該晶振表現得像電氣一樣是一個電感器。的頻率振蕩在30ppm到300ppm之上晶體的串聯諧振頻率。如果晶體從電路中移除了振蕩器通常會停止振蕩。與一系列振蕩器相比，穿孔振蕩器通常開始變慢減少電流。小型便攜式設備（電池供電），包括手持?jǐn)?shù)據輸入終端，利用刺穿振蕩器。系列振蕩器通常是一個串聯振蕩器（圖2）由兩個級聯逆變器組成第二個之間連接的晶體變頻器輸出和第一個逆變器輸入。晶體表現得像電一樣這是一個電容器。振蕩器會通常更高的頻率自由運行水晶被移除。相比于刺穿石英晶體振蕩器，它開始更快（通常100毫秒）并且更高當前。
皮爾斯或系列？
石英晶體或振蕩器類型的選擇主要取決于性能要求。表2總結了穿刺和穿刺的性能特征系列振蕩器。CX-1V水晶有比CX-1H更高的Q值因為它密封在真空包裝中。該CX-1H晶體約為3至5時間更高的運動阻力（Q值更低）因為它是密封的氣壓。
振蕩器類型:
晶體控制振蕩器可以分為兩個基本組：積極的電抗或負電抗。該正電抗模式通常是稱為“并聯諧振”或“反諧振”振蕩器。刺穿有源晶振一種眾所周知的正電抗振蕩器。負電抗模式是通常稱為串聯振蕩器。

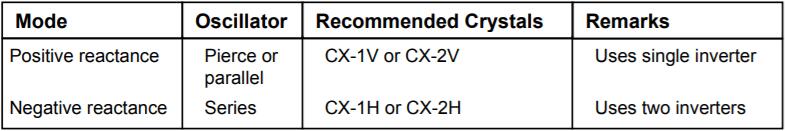

表1.基本振蕩器電路的推薦狀態晶體

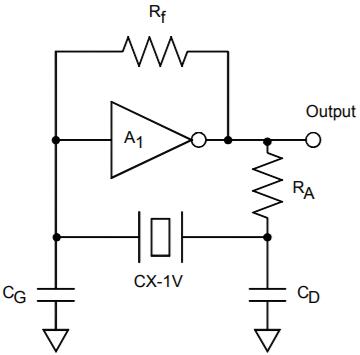

圖1.-Pierce振蕩器 圖2.-系列振蕩器
在石英晶體振蕩器設計的領域，Statek晶振公司有話語權，領先的理念和創新的設計，使得Statek公司在石英水晶組件行業有一定的地位，并大方的分享自己成功的經驗，和振蕩器相關的技術資料。通過上述的理論知識和技術圖，不知道大家有沒有對歐美進口晶振有更深的了解呢？
