貼片石英晶振形成及等效電路

來源：金洛鑫瀏覽：- 發布日期：2018-03-05 17:41:43【大中小】

制造一顆石英晶振時也需要用到數學、公式甚至是方程式，例如晶振的等效電路就要用到數學公式。晶體是一種精密的電子元器件，要通過精準的計算，避免造成誤差，或者因計算錯誤造成的故障。以下是金洛鑫電子提供的等效電路計算方式。

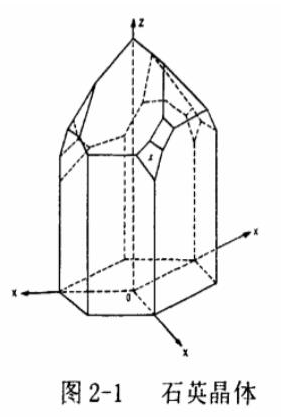

石英晶體是一種單晶體結構的硅石,其成分是二氧化硅(SAO2),其形狀為六角形晶柱,兩端呈六棱錐形狀。從無源晶振上按照一定的方位切下一片很薄的石英晶片,如圖2-1所示,按照不同的角度得到的石英晶片可以做成不同的石英晶振。

然后對石英晶片進行高精度研磨,使其達到特定要求的尺寸。接著在晶片的兩面涂敷金屬電極層,并且每個電級層與管腳相連,最后為了保護晶片,加上封裝外殼就形成了石英晶體諧振器。當封裝前加入元器件,構成振蕩電路以后再封裝就構成了石英晶振。

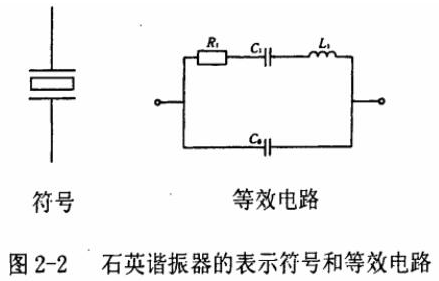

石英諧振器的表示符號和等效電路如圖2-2所示。其中L1為串聯等效電感,C1為串聯等效電容,R1為串聯等效電阻,Co為靜態電容。當石英貼片晶振沒有振動時,就可以等效成一個平板電容。其電容容量則取決于石英晶片的幾何尺寸和涂敷的金屬電極的尺寸。當石英諧振器振動時,石英晶片就等效成一個串聯諧振回路。其中L相當于機械振動的慣性,C1相當于石英晶片的彈性,R1相當于石英晶片振動時由于摩擦而產生的損耗。因?yàn)?/span>L很大,C1和R1很小,因此回路的品質因數極高,可達100000~10000[7][8]。
