當前位置：首頁 » 貼片晶振 » Cardinal晶振 » Cardinal晶振,貼片晶振,CX325晶振,石英無源晶振

prevnext

Cardinal晶振,貼片晶振,CX325晶振,石英無源晶振

頻率：12~60MHZ

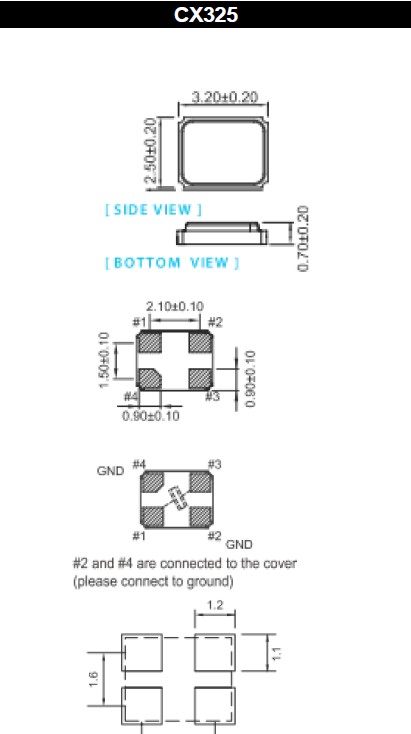

尺寸：3.2*2.5mm

超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從12MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

Cardinal的定價和交付時間在3225晶振元件行業中最具競爭力。銷售代表，分銷商和專門的內部銷售部門專注于提供高水平的服務以滿足您的需求。紅衣主教的區別不僅僅是我們的產品范圍或我們的技術能力。您可以信賴的穩定可靠的性能是我們公司與眾不同之處。
我們很高興地宣布，泰藝美國子公司Isotemp（http://www.taitien.com/）已經收購了Cardinal Components（http://www.cardinalxtal.com/）的資產。此次收購于2016年4月8日完成。Taitien是全球領先的頻率控制產品制造商，提供廣泛的石英晶體，振蕩器，VCXO，TCXO，OCXO，精密晶體和厚度監視器晶體。該公司通過了ISO 9001和TS 16949認證，在臺灣，中國和美國擁有制造，設計和應用工程資源。金屬4腳石英晶振,無源進口3225晶體,CX325晶振

Cardinal晶振,貼片晶振,CX325晶振,石英無源晶振,3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于無源晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。金屬4腳石英晶振,無源進口3225晶體,CX325晶振

Cardinal晶振	單位	CX325晶振	石英晶振基本條件
標準頻率	f_nom	12~60MHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-10°C~+60°C	標準溫度
激勵功率	DL	10μW Max.	推薦:100μW
頻率公差	f_— l	±30,50,100× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.jftz888.com/
頻率溫度特征	f_tem	±30,50,100× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	16PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

金屬4腳石英晶振,無源進口3225晶體,CX325晶振

石英貼片晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。Cardinal晶振,貼片晶振,CX325晶振,石英無源晶振

機械振動的影響:當無源貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體諧振器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。金屬4腳石英晶振,無源進口3225晶體,CX325晶振

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在消費級電子產品晶振基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。Cardinal晶振,貼片晶振,CX325晶振,石英無源晶振

適當?shù)目刂齐娮柚担≧D）取決于的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過3225體積貼片晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

金屬4腳石英晶振,無源進口3225晶體,CX325晶振

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過貼片型石英晶體諧振器電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。

金屬4腳石英晶振,無源進口3225晶體,CX325晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致四腳貼片晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。金屬4腳石英晶振,無源進口3225晶體,CX325晶振

金屬4腳石英晶振,無源進口3225晶體,CX325晶振
