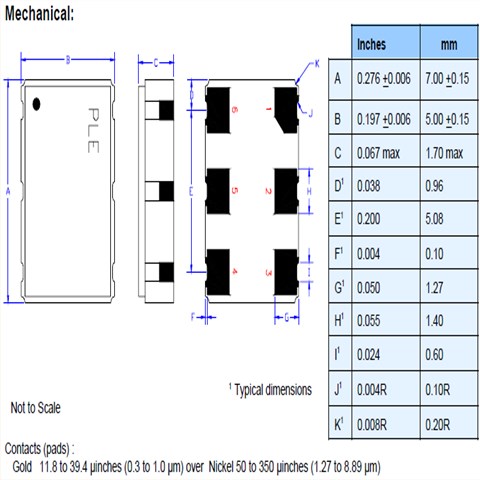

Pletronics晶振,石英晶體振蕩器,HC77D晶振.7.0*5.0mm時鐘晶體振蕩器，進口石英晶體振蕩器基本解決方案，HCSL輸出，輸出頻率13MHz到220MHz之間，出色的低相位噪聲和抖動，三態功能，應用：SDH/SONET，以太網，基站，筆記本晶振應用，符合RoHS/無鉛要求。
Pletronics晶振與其它電子元件相似，石英晶體振蕩器亦采用愈來愈小型的封裝。通常，較小型的器件比較大型的表面貼裝或穿孔封裝器件更昂貴。所以，小型封裝的石英晶振往往要在性能、輸出選擇和頻率選擇之間作出折衷。隨著時間的推移，頻率值隨著晶振變化的大小，有年老化和日老化兩種指標。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近貼片型有源晶振的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的高性能SMD晶體振蕩器的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。Pletronics晶振,石英晶體振蕩器,HC77D晶振
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致7050m六腳有源晶振無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。Pletronics晶振,石英晶體振蕩器,HC77D晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.測試電路
