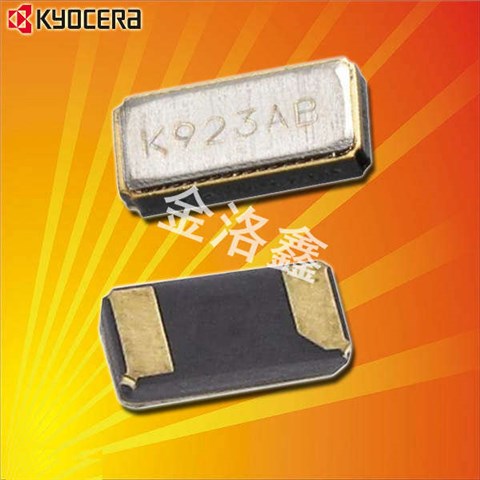

京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶體,石英晶體諧振器,日本進口晶振,石英晶體,SMD晶振,型號ST3215SB,編碼ST3215SB32768H5HPWAA是一款金屬面貼片型的無源晶體,尺寸為3215mm,頻率為32.768KHZ,工作溫度-40°C~+85°C,采用超高的生產技術打磨而成,產品具備良好的穩定性能,非常適合用于移動設備,汽車導航系統,汽車音響系統等領域.

ST3215SB32768C0HSZA1時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性.京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶體

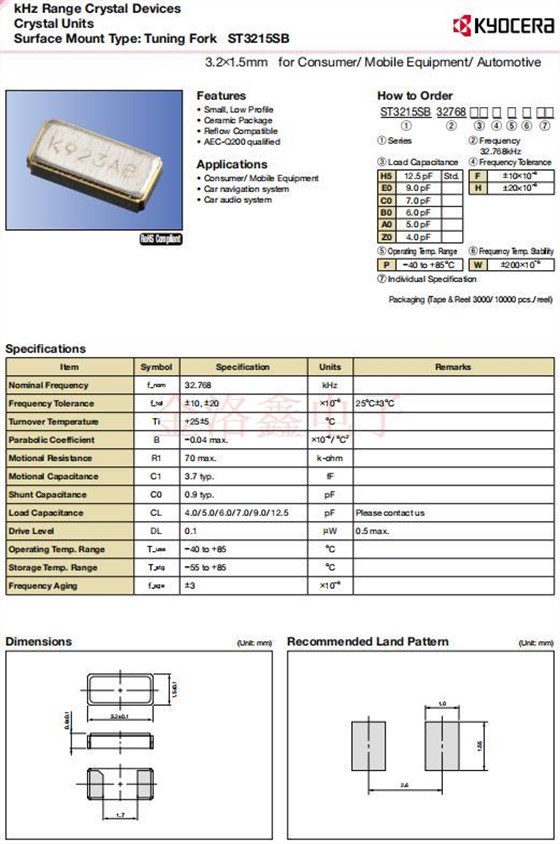

ST3215SB32768H5HPWAA晶振 參數表

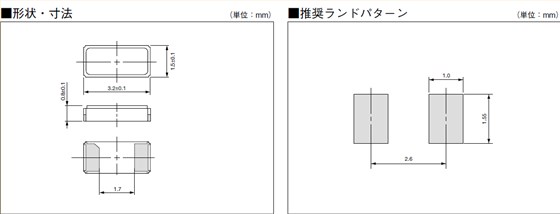

京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶體尺寸圖

ST3215SB32768H5HPWAA晶振 使用注意事項

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶體
撞擊
雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶體
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。
