當前位置：首頁 » 石英晶振 » 京瓷晶振 » 京瓷晶振,貼片晶振,ST3215SB晶振,ST3215SB32768C0HPWBB晶振

prevnext

京瓷晶振,貼片晶振,ST3215SB晶振,ST3215SB32768C0HPWBB晶振

頻率：32.768KHz

尺寸：3.2*1.5*0.8mm

產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

晶振技術參數點擊下載

JC-1

京瓷最初是一個郊區的小工廠，沒有錢，沒有證書，沒有聲譽。我們沒有什么可依靠的，只有一點技術和28個值得信賴的同事。公司由人組成。技術、晶振或服務的質量取決于背后的人。我們希望通過不斷追求夢想的團隊成員，不斷地為我們的客戶提供新的價值，并積極地、始終如一地實現自我目標。京瓷秉承卓越原則，追求卓越。我們開發獨特的技術，并應用我們的眼光創造有價值的產品，市場不斷尋求。
致力于環境保護，包括預防污染。在石英晶振晶體產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。過去京瓷晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進。ST3215SB32768C0HPWBB晶振,3215千赫茲晶振,ST3215SB晶振

JLX-1

JC-2

京瓷晶振,貼片晶振,ST3215SB晶振,ST3215SB32768C0HPWBB晶振.32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
京瓷晶振高精密點膠技術：時鐘晶振晶片膠點的位置、大?。何恢脺?zhǔn)確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。京瓷晶振,貼片晶振,ST3215SB晶振,ST3215SB32768C0HPWBB晶振

JLX-2

京瓷晶振	單位	ST3215SB晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-55°C~+85°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	0.1μW Max.	推薦:0.1μW
頻率公差	f_— l	±10、±20× 10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.jftz888.com/
頻率溫度特征	f_tem	±200× 10^-6/-40°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	7pF、9pF、12.5pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C~+85°C, DL = 0.1μW
頻率老化	f_age	±3×10^-6/year Max.	+25°C,第一年

RB-3

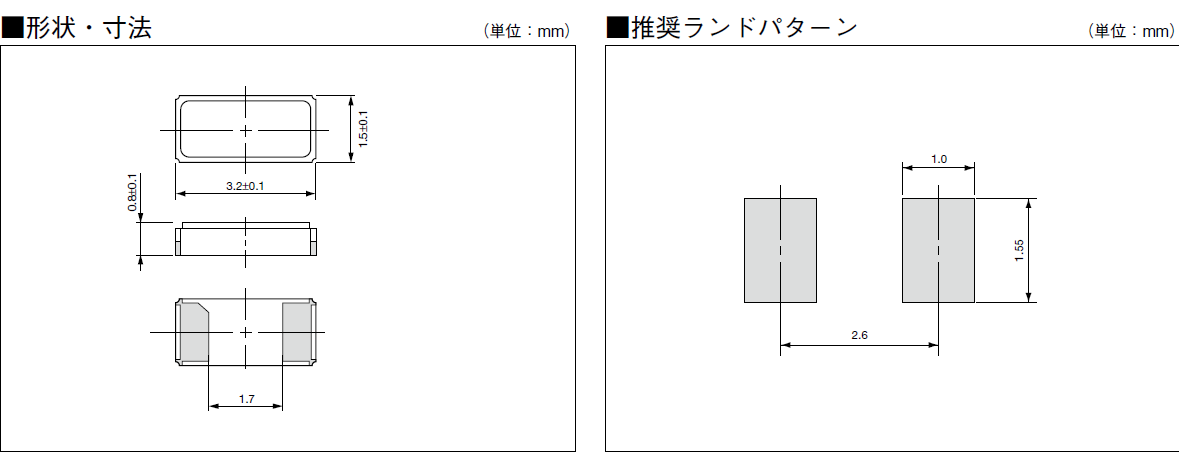

ST3215SB_3.2_1.5

JLX-4

RB-4

超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。京瓷晶振,貼片晶振,ST3215SB晶振,ST3215SB32768C0HPWBB晶振
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因?yàn)榫w可能受到破壞。
（3）請勿清洗開啟式產品
（4）對于可清洗產品，應避免使用可能對京瓷3215晶振產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。ST3215SB32768C0HPWBB晶振,3215千赫茲晶振,ST3215SB晶振
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸32.768K貼片晶振的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用3215二腳貼片石英晶體。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

JLX-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。ST3215SB32768C0HPWBB晶振,3215千赫茲晶振,ST3215SB晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）京瓷晶振,貼片晶振,ST3215SB晶振,ST3215SB32768C0HPWBB晶振
