當前位置：首頁 » 貼片晶振 » 瑞康晶振 » 瑞康晶振,進口TCXO晶振,CFPT9300晶振

prevnext

瑞康晶振,進口TCXO晶振,CFPT9300晶振

頻率：1.250MHz~52.000MHz

尺寸：5.0*3.2*1.7mm

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如1.8V,2.5V,3.3V,3.8V,5V等,DSL和其他IT產品的晶振應用,三態功能,符合RoHS/無鉛.

訂購熱線：0755-27837162

RK-2

自20世紀90年代初以來，瑞康一直處于全球?qū)Ш叫l(wèi)星系統（GNSS）技術和行業的前沿。當時瑞康推出了最小的1 ppm穩定石英晶體振蕩器。更高的性能和更低的成本意味著數量在持續增長，并且在諸如地理標記和基于位置的社交網絡等應用中，更多的用途正在迅速涌現。瑞康在空間和高可靠性市場成立為世界領先企業，是美國最大的生產商，也是歐洲航天局（ESA）對空間級振蕩器的首選供應商。
瑞康是一家全球高科技公司，有源晶振設計和制造世界領先的變頻控制解決方案。今天，我們生活在有線，無線和光網絡的連接社會。電信基礎設施設備包括基站，數據中心，微波回程，光纖，小小區和網絡定時應用。瑞康的電信市場解決方案是在英國，法國，新西蘭和印度的設施和制造。

JLX-1

瑞康晶振,進口TCXO晶振,CFPT9300晶振.產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.1PPM工作溫度范圍: - 40度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,超小超薄型的晶振封裝.頻率:1.250MHz~52.000MHz之間可供選擇.
瑞康溫補晶振與其它電子元件相似，溫補晶體振蕩器亦采用愈來愈小型的封裝。通常，較小型的器件比較大型的表面貼裝或穿孔封裝器件更昂貴。所以，小型封裝的石英晶振往往要在性能、輸出選擇和頻率選擇之間作出折衷。7050溫度補償晶振,TCXO晶體振蕩器,CFPT9300晶振

JLX-2

RB-2

瑞康晶振	CFPT9300晶振
溫補晶振頻率	1.250MHz~52.000MHｚ
常用標準頻率	16.3676/ 16.368/ 16.369/ 16.8/18.414/ 23.104/ 24.5535/ 26MHz
工作電壓	+2.5V +2.8V +3.0V +3.3V +5.0V+6.0V（代表值）電源電壓+2.4V～+6.0V范圍
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)+1μA以下
TCXO輸出電壓	0.9Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±1.5×10-6 (After 2 reflows)
頻率溫度偏差	±1×10-6/-40℃～+85℃
頻率溫度偏差	±1×10-6/-40℃～+85℃

RB-3

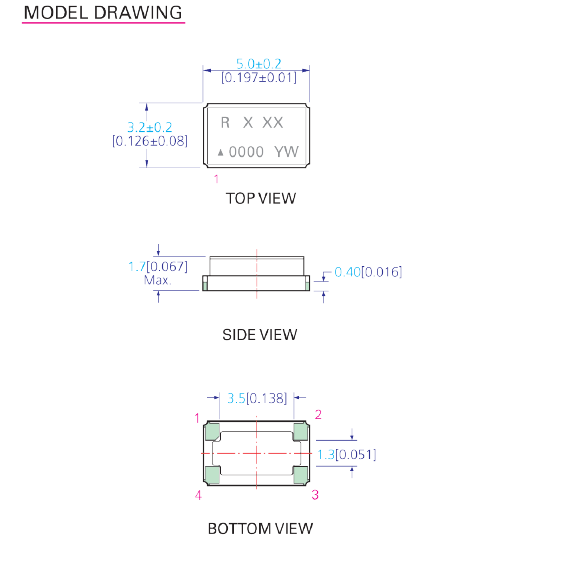

CFPT9300 5032 TCXO

JLX-4

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致5032晶體振蕩器會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。瑞康晶振,進口TCXO晶振,CFPT9300晶振
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致TCXO溫補晶振非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
5032溫補晶振的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致有源晶體無法產生振蕩和/或非正常工作。7050溫度補償晶振,TCXO晶體振蕩器,CFPT9300晶振

JLX-5

RB-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。瑞康晶振,進口TCXO晶振,CFPT9300晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）7050溫度補償晶振,TCXO晶體振蕩器,CFPT9300晶振
