ECS晶振,CSM-9晶振,無源晶振
頻率：4M~50MHZ

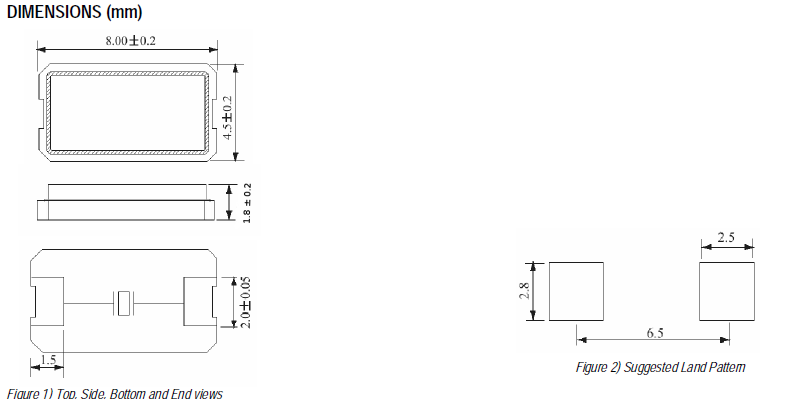

尺寸：8.0x4.5mm
貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
ECS晶振,CSM-9晶振,無源晶振公司成立于1980年，是世界上最知名、經驗最豐富的頻率控制管理產品制造商之一。
我們對ISO 9001 / 2008和qs - 9000認證的承諾使我們能夠從選擇材料到設計和制造，從測試到應用開發，從處理到包裝，從客戶服務到訂單履行，每一步都提高了質量標準。我們采取的每一個步驟都與我們提供符合客戶期望的頻率控制設備的最終目標相合作。這就是零缺陷。我們的整個工程師團隊、生產專家和客戶護理人員都被強制和授權在每一個過程和交易中建立質量、可靠性和可靠性.
我們的ECS晶體質量保證標準保證了優質產品的一致性。制造是在干凈的房間環境中進行的，有先進的機器人控制的裝配機器人。質量保證是每個團隊成員的一部分。它是一個持續的缺陷預防和過程改進程序…每一次工作職能…每天…所以客戶對ECS,inc . c組件感到滿意…每一次。
ECS致力于走在最前沿，擁有各種先進的技術，使我們能夠做到快速、高效地生產頻率控制產品。作為我們對大會的承諾的一部分技術領先，ECS,inc .擁有設計、部件、工藝、測試、制造和質量與客戶合作，優化生產能力和穩定性產品的設計。
|
ECS晶振 |
單位 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
4M~50MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致有源晶振無法產生振蕩和/或非正常工作。
晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不 必要的高溫度。
有關SMD產品的回流焊焊接溫度描述，請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”。
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。ECS晶振,CSM-9晶振,無源晶振
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
頻率和負載電容特征圖器
振蕩回路參數設置參考
