愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.小尺寸時鐘基準晶體,高效率運作2016晶振,FA2016AS晶振
    愛普生已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,"FA2016AS 19.2000MF12Y-AG3",石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.

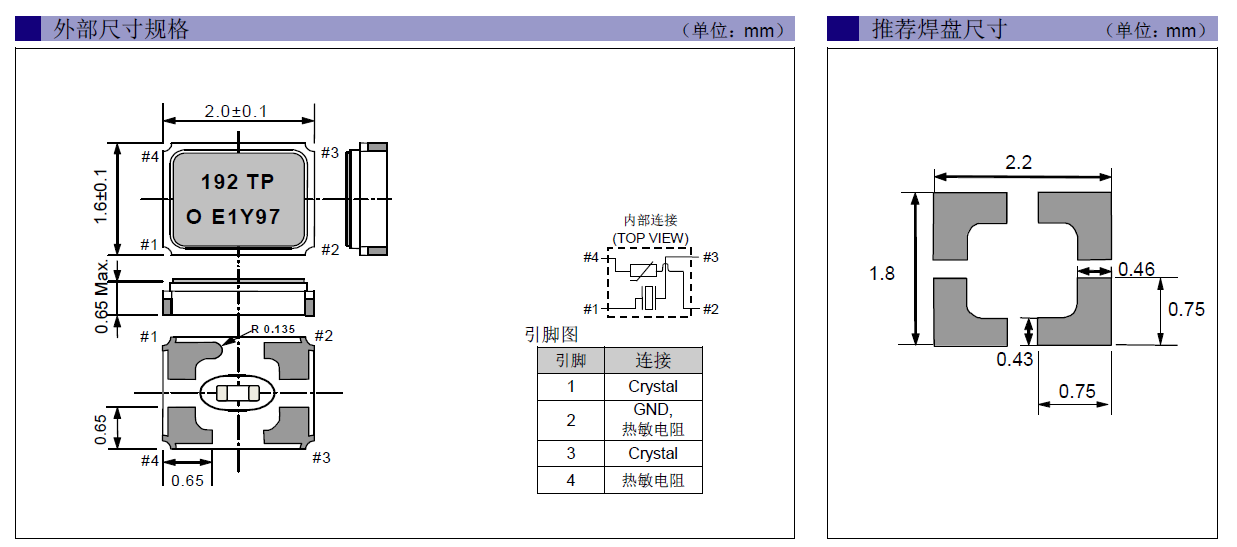

       愛普生晶振,貼片晶振,FA2016AS晶振,進口無源晶體,"FA2016AS 19.2000MF12Y-AG3",智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
    石英晶振高精度晶片的拋光技術：進口貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。"FA2016AS 19.2000MF12Y-AG3",小尺寸時鐘基準晶體,高效率運作2016晶振,FA2016AS晶振

      無源晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。愛普生晶振,貼片晶振,FA2016AS晶振,進口無源晶體
    所有石英晶體諧振器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
    未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的石英SMD晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。小尺寸時鐘基準晶體,高效率運作2016晶振,FA2016AS晶振,"FA2016AS 19.2000MF12Y-AG3"

      測試條件(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過2016mm貼片晶振振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.愛普生晶振,貼片晶振,FA2016AS晶振,進口無源晶體,"FA2016AS 19.2000MF12Y-AG3"

      1.振蕩電路:"FA2016AS 19.2000MF12Y-AG3",晶體諧振器是無源元件，因此受到2016藍牙晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
    2.角色的分量與參考值:在智能手機晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

     驅動能力:驅動能力說明小體積薄型晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.
