Golledge晶振,貼片晶振,GSX-321晶振,歐美石英晶振

頻率：12~66MHZ

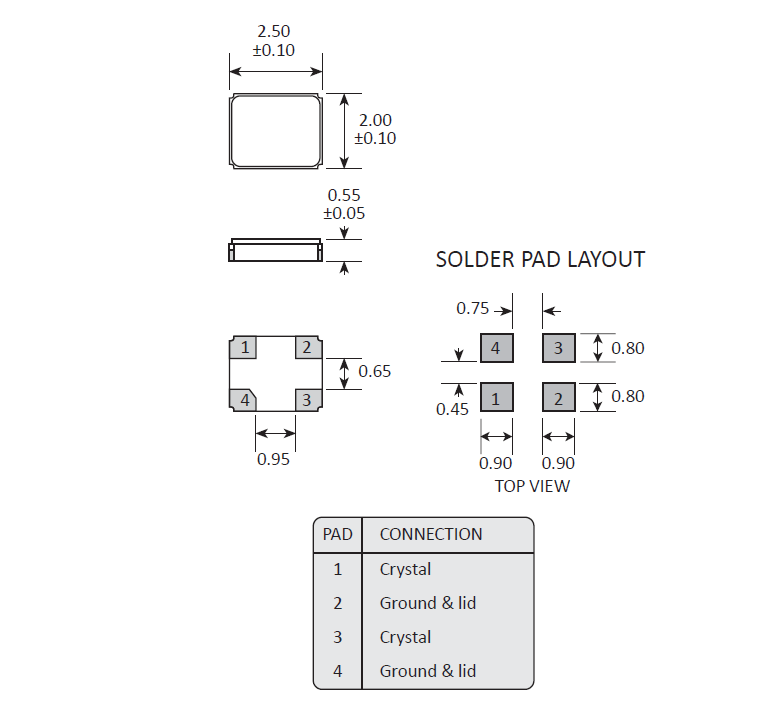

尺寸：2.5*2.0*0.55mm

小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.55 mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

Golledge高利奇晶振集團消除事故和環境方面的偶發事件,減少石英晶體諧振器、普通晶體振蕩器（SPXO）材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.薄型耐環境晶體諧振器,2520貼片4P晶振,GSX-321晶振
Golledge晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來晶體諧振器、普通晶體振蕩器（SPXO）,石英晶振生產制造中所產生的污染.實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.

薄型耐環境晶體諧振器,2520貼片4P晶振,GSX-321晶振

Golledge晶振,貼片晶振,GSX-321晶振,歐美石英晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使SMD晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。薄型耐環境晶體諧振器,2520貼片4P晶振,GSX-321晶振

薄型耐環境晶體諧振器,2520貼片4P晶振,GSX-321晶振

Golledge晶振	單位	GSX-321晶振	石英晶振基本條件
標準頻率	f_nom	12~66MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-20°C ～ +80°C	標準溫度
激勵功率	DL	10~100μW Max.	推薦:10~100μW
頻率公差	f_— l	±10,±15,±20× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.jftz888.com/
頻率溫度特征	f_tem	±10,±15,±20,±30× 10-6/-20°C ～+70°C	超出標準的規格請聯系我們.
負載電容	CL	8,9,12,16pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±1~±2× 10-6 / year Max.	+25°C,第一年

薄型耐環境晶體諧振器,2520貼片4P晶振,GSX-321晶振

每個封裝類型的注意事項:(1)陶瓷包裝晶振與SON產品"在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指無源石英晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。陶瓷包裝石英晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。Golledge晶振,貼片晶振,GSX-321晶振,歐美石英晶振
（2）柱面式產品:產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當進口石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。
（3）陶瓷封裝無源貼片晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。薄型耐環境晶體諧振器,2520貼片4P晶振,GSX-321晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致2520mm晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。Golledge晶振,貼片晶振,GSX-321晶振,歐美石英晶振
