當前位置：首頁 » 石英晶振 » 京瓷晶振 » 京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

prevnext

京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

頻率：1.5~54MHZ

尺寸：2.5*2.0mm

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：0755-27837162

京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振, 晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減?。?.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

為打造能讓客戶滿意的質量，京瓷晶振集團制定了“京瓷晶振質量方針”。所有業務均根據該京瓷晶振品質方針來開展，力爭成為全球信賴的企業。另外，從計劃階段著手，致力于為客戶提供滿意的石英晶體振蕩器產品。京瓷晶振質量方針：1.優先考慮地球環境與產品安全。2.堅持客戶第一原則，提供富有魅力的產品與服務。3.從最初開始，正確地工作，成為全球質量領軍企業。

日本株式會社京瓷晶振主要生產銷售石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體，石英晶振,有源晶振,壓控石英晶體振蕩器等器件，他的第一個字母“K”環起了陶瓷這一英文的第一個字母“C”，它由象征追求更廣闊的領域，展翅面向未來的企業商標和企業標識構成。1982年10月，公司由“京都陶瓷株式會社”變更為“s京瓷株式會社”之際，便開始啟用這一標識。作為象征性標記的顏色，選擇了富有熱情和挑戰意味的紅色。

京瓷晶振規格	KC2520C-C1晶振
驅動輸出	CMOS
常用頻率	1.5~54MHZ
工作電壓	+1.6~2.0V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日產有源兆赫茲晶振型號列表：

Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC2520C-C1, Kyocera	Active	38.4MHz	1.8V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C-C1, Kyocera	Active	38.4MHz	1.8V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C-C1, Kyocera	Active	38.4MHz	1.8V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C-C2, Kyocera	Active	38.4MHz	2.5V, 3.3V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C-C2, Kyocera	Active	38.4MHz	2.5V, 3.3V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C-C2, Kyocera	Active	38.4MHz	2.5V, 3.3V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C-C2, Kyocera	Active	24.576MHz	2.25 V ~ 3.63 V	-40°C ~ 85°C	-	0.031" (0.80mm)

Kyocera日產有源兆赫茲晶振代碼列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC2520C38.4000C1YE00	AVX Corp/Kyocera Corp	KC2520C-C1, Kyocera	Active	38.4MHz	1.8V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C38.4000C1YE00	AVX Corp/Kyocera Corp	KC2520C-C1, Kyocera	Active	38.4MHz	1.8V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C38.4000C1YE00	AVX Corp/Kyocera Corp	KC2520C-C1, Kyocera	Active	38.4MHz	1.8V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C38.4000C2YE00	AVX Corp/Kyocera Corp	KC2520C-C2, Kyocera	Active	38.4MHz	2.5V, 3.3V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C38.4000C2YE00	AVX Corp/Kyocera Corp	KC2520C-C2, Kyocera	Active	38.4MHz	2.5V, 3.3V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C38.4000C2YE00	AVX Corp/Kyocera Corp	KC2520C-C2, Kyocera	Active	38.4MHz	2.5V, 3.3V	-10°C ~ 70°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520C24.5760C2LEXA	AVX Corp/Kyocera Corp	KC2520C-C2, Kyocera	Active	24.576MHz	2.25 V ~ 3.63 V	-40°C ~ 85°C	-	0.031" (0.80mm)

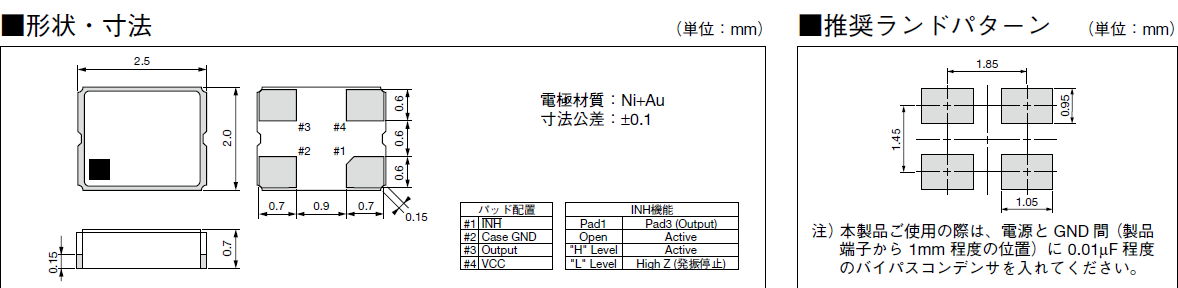

KC2520C_C1_2.5_2.0

進口晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

機械振動的影響:當低抖動晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

晶振產品使用每種產品時,請在石英振蕩器規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。京瓷晶振,有源晶振,KC2520C-C1晶振,KC2520C38.4000C1YE00晶振

20181212163831

驅動能力:驅動能力說明無線藍牙貼片晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.

20181212163938

振蕩電路的檢查方法:振蕩頻率測量:必須盡可能地測量安裝在2520mm環保晶振電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。

接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過2520貼片晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。

20181212163818
