愛普生晶振,SMD晶振,MC-156晶振,MC-156 32.7680KA-A0:ROHS

頻率：32.768KHz

尺寸：7.1*3.3*1.5mm

工作溫度:-40℃~+55℃

保存溫度:-55℃~+125℃

負載電容:12.5pF

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求."MC-156 32.7680KA-A0:ROHS"

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSONdhl 愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.40多年前為支持SEIKO(精工)手表而成立的Epson石英部件部門強在PC、NB、手機及消費電子等運用上,市占率高達七八成,"MC-156 32.7680KA-A0:ROHS",其中又以32.768k晶振稱霸業界.
愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,同時也生產打印機和影印機等產品.而在電子元器件中,占主席地位,石英晶振中,EPSON愛普生做的異常出色.同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.

JLX-1

RB-1

愛普生晶振,SMD晶振,MC-156晶振,采用世界上最先進的工藝技術和管理制度,使每一顆晶體產品都獨具匠心,MC-156晶振是一顆黑色陶瓷表面的大體積晶體,尺寸是7.1*3.3mm,在所有EPSON晶振產品中,屬于比較大型的石英晶體諧振器,標準的晶振頻率是32.768KHz,最低的負載電容是7pF,由此可見該款產品的穩定性極高.進口無源諧振器,32.768K陶瓷面石英晶體,MC-156晶振,"MC-156 32.7680KA-A0:ROHS"

JLX-2

愛普生晶振	單位	MC-156晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.jftz888.com/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7pF、9pF、12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

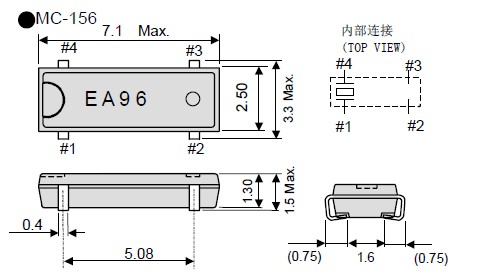

MC-156

JLX-4

RB-4 存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存MC-156諧振器產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。愛普生晶振,SMD晶振,MC-156晶振,"MC-156 32.7680KA-A0:ROHS"
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或貼片晶振MC-156。如需在+150°C以上焊接晶體產品，建議使用SMD晶體。在下列回流條件下，對晶體產品甚至SMD晶振使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。進口無源諧振器,32.768K陶瓷面石英晶體,MC-156晶振,"MC-156 32.7680KA-A0:ROHS"
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些愛普生貼片石英晶振。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保石英晶振未撞擊機器或其他電路板等。

JLX-5

2、輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。進口無源諧振器,32.768K陶瓷面石英晶體,MC-156晶振
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）愛普生晶振,SMD晶振,MC-156晶振,"MC-156 32.7680KA-A0:ROHS"
