精工晶振,SC-32T晶振,3215石英晶體

頻率：32.768KHZ

尺寸：3.2*1.5*0.6mm

型　　號：SC-32T晶振

封　　裝：SMD貼片晶振

負載電容：7PF,9PF,12.5pf

工作溫度：-40~+85度

儲存溫度：-55~+125度

訂購熱線：0755-27837162

JLX-1

SEIKO是日本晶振制造商Seiko Instruments Inc.的縮寫，也成為SII。SII擁有世界上頂端的機械技術。除了是世界上著名的石英手表廠商，同時也生產電腦打印機。做電子元器件，在石英振子這一方面，SII也是做的非常之出色的,目前，能夠與日本精工晶振全球同等級競爭的，只有日本大真空KDS。

精工晶振的代理商都知道精工常用的頻率都是32.768KHZ的，因此精工晶振通常也被稱為精工表晶。SEIKO生產的石英晶振型號并不是很多，但是質量絕對可以和日產任何一個大品牌“媲美”。目前精工SEIKO已被列入全球晶振行業十強企業名單中。2012年精工SEIKO集團在國內投資1530萬美元建設生產基地。更大的彌補了國內市場對高端晶體的需求。

JLX-2

精工晶振,SC-32T晶振,3215石英晶體

精工晶振	符號	SC-32T晶振	精工晶振基本信息對照表
Crystal標準頻率	f_nom	32.768kHz
儲存溫度	T_stg	-55°C — +125°C	裸存
工作溫度	T_use	-40°C — +85°C	精工晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW需求,請聯系我們金洛電子
精度	f_— l	±20 ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	7pF, 9pF, 12.5pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10-6 / year Max.	+25°C,第一年

JLX-3

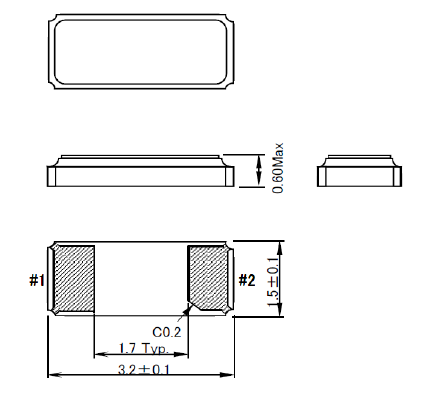

SC-32T 3215

JLX-4

晶體無信號輸出

1-1.

請測量信號輸出的兩個終端水晶使用示波器或頻率計數器。如果沒有信號輸出,請按照步驟1到步驟1 - 4執行檢查。如果有信號輸出,終端的石英晶體(Xout),但在沒有信號輸出(新),請檢查后的水晶step1-5步驟1 - 6.

1-2.

請卸載水晶和測試頻率和負載電容是否他們振動,滿足你的規格使用專業測試機。你也可以寄給你的供應商為你測試它。

1-3.

如果有下列情況發生,水晶不振動,其負載電容不匹配你的規范,或者是一個電流頻率和你的目標之間的巨大差距的頻率,請把水晶給你的供應商進行質量分析。如果頻率和負載電容滿足您的規格,我們需要進行等效電路測試

1-4.

等效電路的測試

1-4-1.

一般來說,微處理器來自科耳皮茲電路的振蕩電路顯示如下:

Cd和Cg外部負載各,已建成的晶片組。(請參考規格的芯片集)

射頻是反饋電阻with200KΩmΩ~ 1。這是建在芯片設置一般。

Rd限制與470Ω~ 1 kΩ電阻器。這種抵抗是不常見的電路只有電路所需電源。

1-4-2。

穩定的振蕩電路需要負電阻,其值應至少五次的水晶阻力。它可以寫成| - r | > 5 Rr。

例如,要獲得一個穩定的振蕩電路,集成電路的負電阻的值必須低于-200Ω當晶體電阻的值40Ω。

1-4-3。

“負阻”是衡量標準來評估一個振蕩電路的質量。在某些情況下,如老化、熱變化,電壓變化,等。,電路可能不振蕩如果“Q”的價值很低。因此,它是非常重要的衡量負阻(- r)遵循下面的說明:

(1)連接電阻(R)的水晶系列

(2)調整R的值從一開始就指出的停止點振蕩。

(3)在振動測量R的值。

(4)你將能夠獲得負電阻的值,| - R R + | = Rr,Rr =水晶阻力。

注:連接電路的寄生電容會影響測量值。

1-4-4。

如果晶體的參數是正常的,但它不是工作穩步在振蕩電路中,我們將不得不找出集成電路的電阻值是否過低驅動電路。如果是這樣的話,我們有三種方法來改善這樣的情況:

降低外部電容的值(Cd和Cg),和采取其他水晶與降低負載電容(CL)。

采用水晶阻力較低(Rr)。

使用不平等的設計值的Cd和Cg。我們可以提高Cd的負載電容(Xout)和降低負載電容的Cg(鑫)提高輸出的波形振幅鑫將用于后端電路。

1 - 5。

當有信號輸出Xout但不新,它代表的電極后,后端電路的功耗是極其巨大的.我們可以添加一個緩沖的輸出電路之間及其后電極驅動端電路.

1 - 6。

除了上面提到的1 - 5的方法,你也可以按照三種方法在步驟1-4-4。

請接觸晶體或IC制造商的現場應用工程師為進一步援助,如果你的問題不能解決。

JLX-5

在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.

(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )

(series resonance frequency and parallel resonance frequency)

(2) 諧振頻率及反諧振頻率 ( fr , fa )

(resonance frequency and anti-resonance frequency)

(3) 最大電導頻率及最小電導頻率 ( fm , fn )

(maximum admittance frequency minimum admittance frequency).

這三組頻率的導納(admittance)圖, 可以從(圖九)復數坐標清楚的看到

d-11

Fig.9﹞ Complex Admittance of Resonators

串聯偕振頻率及并聯偕振頻率, fs and fp ,是分別由電導(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大時的頻率.

諧振頻率及反諧振頻率, fr and fa , 分別是當電導等于零(純電阻特性)的二個頻率. 在這個時候, fr 的阻抗為 1 / Rr 而fa 的阻抗為 1/ Ra.

在評估共振時的等效線路時, 串聯諧振頻率及并聯諧振頻率, fs and fp , 是最重要的二個頻率參數. 對于串聯諧振頻率及并聯諧振頻率( fs and fp )二者的關系, 我們可以用下列公式來表達:

d-12
