EPSON晶體,有源晶振,SG-210SDBA晶振,X1G004601A002晶振
頻率：2~60MHZ

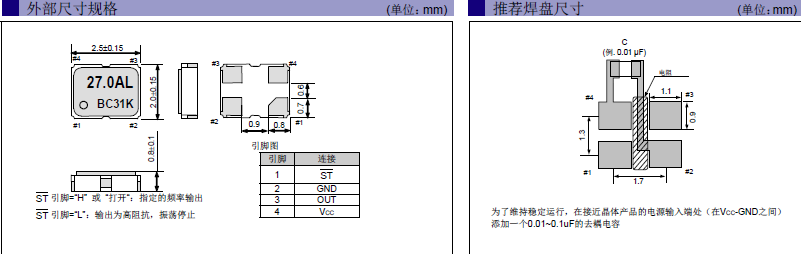

尺寸：2.5*2.0mm
愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產有源晶振,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件（蘇州）有限公司】 愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事壓電石英晶體系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.
EPSON晶體,有源晶振,SG-210SDBA晶振,X1G004601A002晶振,石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。
貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品石英晶振被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
|
愛普生晶振規格 |
SG-210SDBA晶振 |
|
驅動輸出 |
CMOS |
|
常用頻率 |
2~60MHZ |
|
工作電壓 |
+2.5V（代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
愛普生日產有源兆赫茲晶振型號列表：
愛普生日產有源兆赫茲晶振編碼列表：
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-210SCBA
12.288000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 3.0 mA
+/-3ppm
45 to 55 %
SG-210SCBA
40.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 3.0 mA
+/-3ppm
45 to 55 %
SG-210SCBA
16.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
45 to 55 %
SG-210SCBA
11.059200 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 4.0 mA
+/-3ppm
40 to 60 %
SG-210SDBA
20.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
SG-210SDBA
25.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
SG-210SDBA
16.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
SG-210SDBA
16.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G004591A078
SG-210SCBA
12.288000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 3.0 mA
+/-3ppm
45 to 55 %
X1G004591A081
SG-210SCBA
40.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 3.0 mA
+/-3ppm
45 to 55 %
X1G004591A082
SG-210SCBA
16.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
45 to 55 %
X1G004591A602
SG-210SCBA
11.059200 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 4.0 mA
+/-3ppm
40 to 60 %
X1G004601A002
SG-210SDBA
20.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
X1G004601A003
SG-210SDBA
25.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
X1G004601A004
SG-210SDBA
16.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
X1G004601A005
SG-210SDBA
16.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 125 °C
+/-100 ppm
≤ 3.0 mA
+/-3ppm
40 to 60 %
如何正確的使用有源晶振電處理：將電源連接到有源晶振指定的終端，確定正確的極性這目錄所示。注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振，假如損壞那將不會工作。此外如果外接電源電壓高于晶振的規定電壓值，就很可能會導致石英晶振產品損壞。所以外接電壓很重要，一定要確保使用正確的額定電壓的振蕩，但如果電壓低于額定的電壓值部分產品將會不起振，或者起不到最佳精度。EPSON晶體,有源晶振,SG-210SDBA晶振,X1G004601A002晶振
有源晶振的負載電容與阻抗:負載電容與阻抗進口石英晶振設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，晶體振蕩器調整的輸入阻抗，測量儀器的負載阻抗晶體振蕩器。當輸入阻抗的測量儀器，不同的負載阻抗的晶體振蕩器，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。
機械處理:當金屬面晶振發生外置撞擊時，任何石英晶體振蕩器在遭到外部撞擊時，或者產品不小心跌落時，強烈的外置撞擊都將會導致晶振損壞，或者頻率不穩定現象。不執行任何強烈的沖擊石英晶體振蕩器。如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點。
振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。EPSON晶體,有源晶振,SG-210SDBA晶振,X1G004601A002晶振
測試條件:(1)電源電壓:超過 150µs，直到高精度石英晶振電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定進口貼片晶振振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
角色的分量與參考值:在2520醫療電子晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
